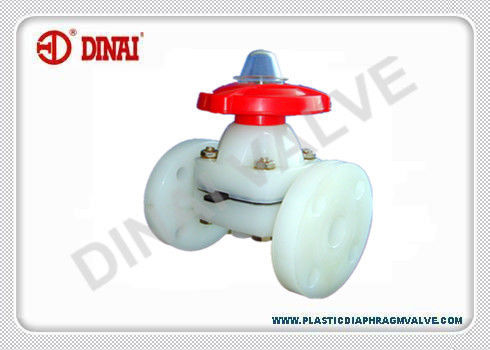

هدار نوع PVDF PVC شفة صمام الحجاب الحاجز مع ANSI / JIS10K / معيار DIN

هدار نوع PVDF PVC شفة صمام الحجاب الحاجز، ANSI / JIS10K / معيار DIN

الصمامات غشاء تقدم العديد من مجموعات مواد الجسم والمواد المرنة الحجاب الحاجز. تصميم صمام مقاوم للتآكل وعدم انسداد. عندما الحجاب الحاجز، وهذا مرتبط إلى تنبع من صمام ضاغط، يتم سحبها بعيدا عن الجزء السفلي من الجسم صمام أو هدار، مسار السائل لديه على نحو سلس، وتدفق مبسطة. عجائن في الضغط المنخفض التي عادة ما تسد معظم التصاميم صمام أخرى تمر بسهولة من خلال صمام الحجاب الحاجز. صمام لديها تصميم أعلى الدخول، مما يسمح في خط الصيانة؛ انها مناسبة لاختناق وتشغيل / إيقاف الخدمة في تطبيقات تتراوح بين معالجة المياه لعمليات كشط كيميائية. يتم تشغيل الصمامات غشاء يدويا، كهربائيا أو بالهواء المضغوط.

PVDF قصيرة لبولي الفينيليدين فلوريد، لديها استقرار ممتاز الكيميائية، المقاومة الكيميائية ممتازة، والاستقرار الحراري ممتازة. ويمكن تشغيله لفترة طويلة تحت درجة حرارة من -62 ℃ إلى 150 ℃ .Furthermore، انها واحدة من أفضل المواد العازلة مع ثابت العزل الكهربائي العالي، والتي يمكن أن تقاوم كل وسائل مثل حامض ملح، القلوية، دآرين، الهالوجين، وهلم جرا باستثناء حمض الهيدروكلوريك ومذيب قوي. كما يتمتع بمزايا مثل أي لهب، ومقاومة كسر، وارتداء المقاومة وجيدة الملكية الذاتي التشحيم.

ميزات:

• مقاسات من 1/2 "إلى 10".
• هيئة PVDF، PP-GF / PVDF غطاء محرك السيارة
• PTFE الحجاب الحاجز، وسادة EPDM.
• درجة حرارة من -30 ℃ إلى 140 ℃.
• ضغط العمل شريط PN10.
• نوع السد.
• ANSI، JIS، DIN اتصال شفة

تطبيق المنطقة:

• حمض التخليل خط الأنابيب
• الكهربائي الدفترية السائل.
• الأدوية حمض مصنع وحمل.
• النفط والغاز الصناعي.
• مصنع الغزل والنسيج، والجلود حمض مصنع خط الأنابيب.
• مصنع التعدين، مصنع المعادن والأسمدة النفايات النباتية خط أنابيب السائل.
• معالجة المياه أشباه الموصلات خط الأنابيب.
• معالجة مياه الصرف الصحي خط الأنابيب
• ملح الطعام الصناعي خط أنابيب المياه
• مصنع الكلور

							لا.	جزء اسم		الكمية	مادة
							1	تعيين البندق		2	فولاذ
							2	جذع		1	فولاذ
							3	طوقا		1	PP
							4	دبوس		1	فولاذ
							5	ضاغط		1	الحديد الزهر / نايلون
							6	برغي		1	فولاذ
							7	طوقا		2	فولاذ
							8	غشاء		1	PTFE + EPDM
							9	الجسم		1	UPVC CPVC PVDF PP
							10	غطاء، يغطي		1	الكمبيوتر
							11	قبعة		1	PP
							12	عجلة اليد		1	عضلات المعده
							13	الشحوم الحلمة		1	نحاس
							14	غطاء محرك السيارة		1	UPVC CPVC PVDF PP
							15	الترباس والجوز		8	فولاذ
Norminal الحجم	D1			د	L	H	ت	ن	ΦD1	الوزن / كجم
DN (بوصة)	DIN	ANSI	JIS							UPVC	CPVC	PVDF	PP
15 (1/2 ")	65	60	70	95	125	125	15	4	14	1.0	1.0	1.2	0.8
20 (3/4 ")	75	70	75	105	135	130	16	4	14	1.3	1.3	1.6	0.9
25 (1 ")	85	80	90	115	145	145	16	4	14	15	1.6	1.8	1.0
32 (1-1 / 4 ")	100	89	100	135	160	170	16	4	18	2.0	2.1	2.4	1.3
40 (1-1 / 2 ")	110	99	105	145	180	190	18	4	18	2.5	2.7	3.0	1.8
50 (2 ")	125	120	120	160	210	215	25	4	18	3.2	3.4	3.9	2.5
65 (2-1 / 2 ")	145	140	140	180	250	280	25	4	18	6.2	6.4	7.8	5.0
80 (3 ")	160	152	150	195	300	300	30	8	18	7.5	7.8	8.9	6.1
100 (4 ")	180	190	175	215	350	340	30	8	18	12.6	13.0	15.0	9.7
125 (5 ")	210	216	210	245	400	420	30	8	18	17.6	18.0	21.0	13.5
150 (6 ")	240	240	240	280	460	480	30	8	23	31.0	32.0	37.0	25.0
200 (8 ")	295	298	290	335	570	625	35	8	23	47.0	49.0	56.0	36.5
250 (10 ")	350	362	355	395	680	776	35	12	23	60.0	63.0	96.0	50.0
