AAC صب خلاط خلط الخرسانة مصنع / AAC كتلة ماكينة / AAC بلوك
صب خلاط
1. وظيفة:

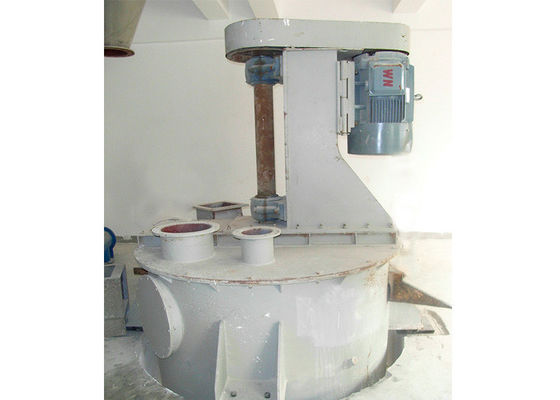

خلاط صب (انظر الرسم المرفق) هو آلة خلط ثابتة على رأس القالب كتلة التي هي وظيفة لخلط المواد جيدا قبل صب بحيث يمكن أن يتم في كتل الخرسانة الخلوية الأوتوكلاف.
2. المواصفات الفنية الرئيسية
أ) الأبعاد الكلية القصوى:
2200 ملم (طول) × 2200 ملم (العرض) × 3406 ملم (الارتفاع) (صب الذراع مستبعد)
ب) الكتلة: 2927.6 كجم
ج) للسيارات:
نوع: Y225M-8
الطاقة: 22 كيلوواط
السرعة: 730 دورة في الدقيقة
د) حجم الاسطوانة: V = 4 M3
ه) طريقة الخلط: نوع حلزوني
و) سرعة خلط: 451 دورة في الدقيقة
صمام فراشة ز) هوائي: D671J-10-200
3. هيكل
وتتكون خلاط تتدفق من وحدتين: خلط اسطوانة وسكب الذراع.
أ) اسطوانة خلط هي اسطوانية الشكل. وهي مكونة من المكونات التالية: محرك كهربائي، والاختلاط رمح، شفرات الخلط وأنبوب التسريب.
ب) الذراع صب لديها بنية جامدة (أو مرن). ميناء الشحن من الذراع صب جامد يأخذ شكل ذراعين ويتم التحكم في الشحن بواسطة صمام الفراشة الهوائي.
4. عملية
أ) يعمل خلاط تتدفق على مبدأ تحويل من نوع الاختلاط. خلط منه هو السريع وحتى. مدفوعة من قبل محرك، والتي تدور في اتجاه عقارب الساعة، والقيادة رمح الخلط وشفرات الخلط في الدوران. وبالتالي سيتم تراجع المواد صعودا وهبوطا في الاسطوانة وأنبوب التسريب. وبالتالي يتحقق الغرض من الخلط والتضليل.
ب) يتم تركيب ذراع صب على رأس القالب. عندما يتم خلط المواد إلى حد مقبول، سيتم فتح صمام فراشة بحيث يتم تغذية المواد إلى الذراع تتدفق وتصب في قالب كتلة.
5. الجمعية:
أ) وضع اسطوانة خلط levelly على أساس استعداد ووضع وسادة مطاطية بين السطوح الاتصال.
ب) إصلاح الذراع تتدفق تحت ميناء الشحن من الاسطوانة الاختلاط. يجب أن يتم تجميعها صمام الفراشة الهوائي بينهما. الاتجاه صب، والتي يتم تحديدها من قبل الشرط التكنولوجي، ينبغي تعديل في الموقع.
6. محاكمة تشغيل والتكيف
أ) يجب تعديل الأجزاء التالية بعد اكتمال التجميع.
أنا. يجب أن تكون الضغوط على حزام من المطاط للمحرك ضيق.
ينبغي تشديد ii.The غطاء الغدة رمح الاختلاط بحيث يتم تشكيل ختم الكمال من البلاستيك.
ينبغي ترتيب iii.The الذراع صب وفقا لمتطلبات التكنولوجية. ينبغي تعديل ميناء صب.
ب) قيد التشغيل التجريبي
أنا. المحرك يجب أن تدور عادة في اتجاه عقارب الساعة.
ثانيا. اسطوانة خلط يجب أن تعمل بشكل مستقر.
ثالثا. رمح الاختلاط يجب تدوير بحرية دون تشويش أو ضجيج غير طبيعي.
د. يجب أن يكون صمام الفراشة الهوائي معقول جدا في الافتتاح والختام.
v.Adjust مسافة مناسبة بين أنبوب تسريب والجانب السفلي من خلاط صب (المسافة مشتركة ما بين 12CM ~ 18CM).
7. صيانة
أ) العناية اليومية:
يجب تنظيف خلط اسطوانة، خلط رمح وسكب الذراع مرة واحدة في الأسبوع. قبل التنظيف، ينبغي تشديد الغطاء غدة في جسم خلط بحيث يتم تشكيل ختم الكمال من البلاستيك. يجب ملء جميع المحامل، وينبغي أن يعاد ملئها كل ستة أشهر.
ب) الصيانة:
ميناء صب، ينبغي أن تؤخذ في صمام الفراشة الهوائي وأختام أنابيب أسفل وتنظيفها مرة واحدة في الشهر. يجب أن يتم استبدال تعبئة رمح الاختلاط وأجزاء البالية.
8. سلامة:
أ) لا تسمح لأحد أن يقف على رأس الاسطوانة خلط وعلى مقربة من الذراع صب في عملية صب.
ب) إزالة جميع المواد تناثر تماما في نهاية كل وردية.
