جودة عالية، وأفضل خدمة وسعر معقول.
المبيعات والدعم الفنى:
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | صمام فراشة | تطبيق: | مياه الصرف الصحي والمياه وما إلى ذلك، |
|---|---|---|---|
| بحجم: | DN50 ~ DN3000 | الضغط: | PN10 / 16 / £ 125/150 £ / JIS 5K / JIS10K |
| اساسي: | DIN / BS / عوا / JIS | درجات الحرارة: | -20 ~ 120 C |
| جسم: | الحديد الزهر الحديد / الدكتايل / الفولاذ المقاوم للصدأ | القرص / إسفين: | الدكتايل الحديد / الفولاذ المقاوم للصدأ / SS304 / SS316 |
| تسليط الضوء: | صمام فراشة حديد الدكتايل,صمامات فراشة الماء |
||

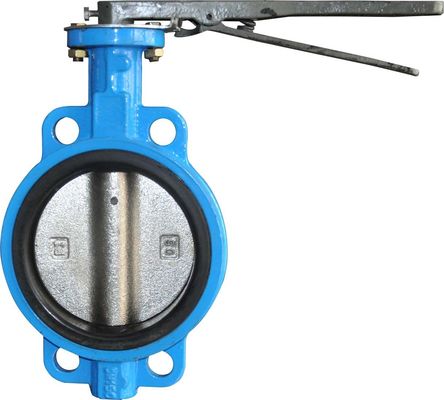

صمام الفراشة بسكويت الويفر ، جسم الحديد المطيل / القرص ، طلاء مسحوق الإيبوكسي من أجل Wate r
1. مقدمة موجزة:
يتم تشغيل صمام الفراشة من خلال شكل القرص الدوار من 0 إلى 90 درجة ، ويمكن تطبيقه على قطع أو تنظيم
تدفق المتوسط.
يمكن تشغيل الصمام بواسطة ذراع التشغيل أو المشغل الكهربائي للعجلة أو المشغل الهوائي.
تستخدم على نطاق واسع لإمدادات المياه الصالحة للشرب ، ومعالجة مياه الصرف الصحي ، ومحطة توليد الطاقة الكهربائية ، وإمدادات الغاز ،
نظام الهواء الدافئ ، أو مصنع صهر ، أو بناء السفن ، أو النسيج ، أو البترول ، أو الكيمياء ، أو الصناعات الخفيفة الأخرى.
2. المواصفات
اسم | صمام فراشة | |
رقم الصنف | D373H-10K | |
DN (ملم) | DN50 ~ DN3000 | |
الضغط (الأم) | 1.0 | |
اختبار الضغط (الأم) | اختبار الختم | 1.1 |
اختبار الجسم | 1.5 | |
درجة الحرارة | ≤350 ℃ | |
متوسط | الماء ، مياه المجاري ، مياه البحر ، الماء الساخن ، | |
3. المميزات
⊙ معدن جالس ، ختم جيد
⊙ انخفاض الوزن
⊙ مقاومة التدفق المنخفض
tor عزم عملية صغيرة
⊙ سهلة التركيب والصيانة
⊙ فتح-إغلاق 90 درجة أكثر سلاسة
4. معايير قابلة للتطبيق
1. تصميم وفقا ل: API 609
2. اختبار قياسي وفقا ل JIS B2003
3. ربط معيار شفة وفقا ل: JIS B2212
4. وجه لوجه القياسية وفقا ل: JIS B2002
5. البند اسم جزء المواد المواصفات
لا | جزء اسم | مواد |
1 | الجسم | SS304 |
2 | ناقل الحركة | المجسم |
3 | القرص | SS304 |
4 | إيقاف | SS416 |
5 | ختم | 316 + الجرافيت |
6 | التعبئة | الجرافيت |
6. العملية:
6.1. يجب أن يكون شفة الأنابيب اثنين على نحو سلس.
6.2. ضع صمام الفراشة في خط الأنابيب ، ثبّت فتحة التوجيه أولاً.
7. التسليم:
عند التسليم أو تخزين صمام فراشة ، يجب أن تبقى في بيئة جافة وباردة.
8. ملاحظة:
8.1. يجب أن تكون شفة الأنابيب مماثلة لشفة صمام الفراشة.
8.2. افحص الصمام قبل التركيب ، يجب أن تتوافق البيئة مع صمام الفراشة
تخصيص.
8.3. قبل فتح صمام فراشة ، والتحقق من القرص دون الأوساخ.
8.4. يجب أن يتم إيقاف تشغيل القرص عند تثبيته.
8.5. ضبط توصيل الأنبوب قبل التثبيت.
8.6. يجب أن تكون شفة التوصيل متوازية.
8.7. بعد التثبيت ، يجب أن يكون قرص اختبار الضغط مفتوحًا.
8.8. إذا كانت فراشة لا يمكن فتح أو إغلاق الطبيعية ، يرجى التكرم التحقق من ذلك بعناية ، لا يمكن أن تضرب ، تبلد أو
استخدام رافعة التمديد.
8.9. عند الصيانة أو التشغيل ، يجب أن تتحقق من الجذع أو الذراع أو صندوق التروس أو المحرك بشكل صحيح
الاتصال. وإلا سيتم دفع الجذع بواسطة ضغط الأنبوب.
9. عطل وحل:
عطل | أسبابه | حل |
تسرب الختم | 1 ، بعض القمامة على الختم 2 ، وكان الختم ضرر خفيف | ① قم بتنظيف القمامة. ② استبدال القرص |
تسرب التعبئة الجذعية | 1 ، معطوبة التالفة 2 ، انقضاء التعبئة | ① اربط صامولة الغدة ② تغيير التعبئة |
تسرب شفة | 1 ، وإطلاق سراح الجوز 2 ، انقباض طوقا | 1. تشديد الجوز 2. تغيير طوقا |
10. الصيانة
افتح غطاء صندوق الدودة وأضف بعض الزبدة كل شهرين.
تحقق من ختم ، والتعبئة وحافة ، إذا تسرب ، يرجى الحفاظ في اسرع وقت ممكن.
مواصفات:
الحجم: DN50 - 3000
درجة الحرارة: -15 ℃ - 150 ℃
الضغط: 1.0MPa / 1.6MPa
المواد
مواد الجسم: حديد الدكتايل (GGG40 ، GGG50). الحديد الزهر (GG25) ، الفولاذ المقاوم للصدأ
المواد من القرص: الفولاذ المقاوم للصدأ. النيكل مطلي ، حديد الدكتايل ، المطيل الحديد المطلي البلاستيك ،
التيتانيوم الصلب ، وسبائك النحاس وغيرها
المواد من مقعد: الإيثيلين بروبيلين ديني مونومر (EPDM) ، Polytetrafluoroethylene (PTFE) ،
المطاط النتريل (NBR) ، كلوروبرين ، البولي إيثيلين الكلور سلفونات (Hypalon) ،
السيليكون ، الفلورويستومر (فيتون) ، Caoutchouc الخ
مواد الجذعية: الفولاذ المقاوم للصدأ. الكربون الصلب ، 2Cr13
صمام الفراشة هو نوع من جهاز التحكم في التدفق ، يستخدم عادة لتنظيم تدفق السائل عبر جزء من الأنبوب.
يشبه الصمام التشغيل إلى صمام كروي. يتم وضع لوحة دائرية مسطحة في وسط الأنبوب.
تحتوي اللوحة على قضيب يتم توصيله بمشغل على السطح الخارجي للصمام. تدوير المشغل يحول
لوحة إما موازية أو متعامدة على التدفق. على عكس صمام الكرة ، فإن اللوحة موجودة دائمًا داخل التدفق ،
لذلك يتم دومًا تحفيز انخفاض الضغط في التدفق بغض النظر عن موضع الصمام.
صمامات لف البسكويت المطاطية
DN | PN | أبعاد الاتصال (مم) | |||
L | د | D1 | Zφd | ||
40 | 1.0 / 1.6 | 43 | 145 | 110 | 18/04 |
50 | 43 | 165 | 125 | 18/04 | |
65 | 46 | 185 | 145 | 18/04 | |
80 | 46 | 200 | 160 | 4-18 / 8-18 | |
100 | 52 | 220 | 180 | 8-18 | |
125 | 56 | 250 | 210 | 8-18 | |
150 | 56 | 285 | 240 | 8-22 | |
200 | 60 | 340 | 295 | 8-22 / 12-22 | |
250 | 68 | 395/405 | 350/355 | 12-22 | |
300 | 78 | 445/460 | 400/410 | 12-22 | |
350 | 1.0 | 78 | 505 | 460 | 16-22 |
400 | 102 | 565 | 515 | 16-26 | |
450 | 114 | 615 | 565 | 20-26 | |
500 | 127 | 670 | 620 | 20-26 | |
600 | 154 | 780 | 725 | 20-30 | |
700 | 165 | 895 | 840 | 24-30 | |
800 | 190 | 1015 | 950 | 24-33 | |
900 | 203 | 1115 | 1050 | 28-33 | |
1000 | 216 | 1230 | 1160 | 28-39 | |
1200 | 254 | 1455 | 1380 | 32-39 | |
1200 | 0.6 / 0.25 | 254 | 1400/1375 | 1340/1320 | 32-34 / 32-30 |
1400 | 279 | 1620/1575 | 1560/1620 | 36-34 / 36-30 | |
1600 | 318 | 1820/1785 | 1760/1730 | 40-34 / 40-30 | |
1800 | 356 | 2045/1985 | 1970/1930 | 44-41 / 44-30 | |
2000 | 406 | 2265/2185 | 2180/2130 | 48-48 / 48-30 | |
