| إنتاج قدرة: | 100/110kVA | انتاج الطاقة: | 1380/1500kW |
|---|---|---|---|
| Genset نوع: | HIDIER | محرك: | Perkins |
| تردد: | 50Hz/60Hz | يبرّد نوع: | المياه المبردة |
| تسليط الضوء: | Perkins ديزل مولد مجموعة,Perkins ديزل Genset,Perkins Diesel Genset |
||

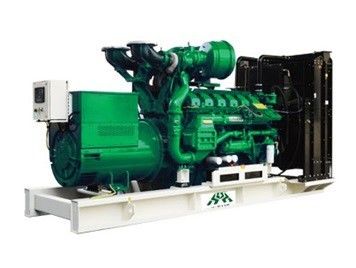

4-Stroke 1500KW Perkins Genset ديزل مع تحكم آليّ لوح
| HDP sery HDP1380/HDP1500S |
|
نموذج |
قوة احتياطيّ |
قوة أوّليّ |
محرك |
مولد |
تحكم لوح |
|||
|
kva |
kw |
kva |
kw |
Stamford |
Hidier (اختياريّ) |
نموذج |
||
|
HDP1500/S |
1881 |
1505 |
1710 |
1380 |
4012-46TWG3A |
PI734E |
HD1400 |
MRS10 |
|
spec #1.1 سمة |
|
|
1 |
إثارة نظام: exciter (AREP و pmg اختياريّ) |
|
2 |
ATS (آليّ إنتقال مفتاح) مقبس |
|
3 |
قابل للإقفال بطارية عازل مفتاح |
|
4 |
صامد للصدإ يغلفن زنك لوحة مع مقاومة قوّيّ corrosion |
|
5 |
اهتزاز عازل بين المحرك/مولد وإطار حقير |
|
6 |
يضمن سلك توصيل تصميم |
|
7 |
خزان حقير ل على الأقل 8 ساعة على نحو متواصل |
|
8 |
يجهّز مع كاتم صوت صناعيّ |
|
9 |
50℃ مشعّ |
|
10 |
علويّ يرفع وإطار فولاذيّ حقير مع رافعة شوكيّة فتحة بئر |
|
11 |
تصريف لخزان |
|
12 |
كامل حماية عمل وأمان علامة مميّزة |
|
13 |
IP54 (مجموعة مانع للصوت), IP56 (نظام) |
|
14 |
ماء دثار مسخّن متقدّم, زيت مسخن يتوفّر. |
|
15 |
مزدوج هواء منظف, قطعة, أداة خاصّ يتوفّر. |
|
16 |
custom-made مقبول |
 |
تقدير و بيانات الأداء | ||
| محرك إشارة & نموذج: | Perkins 4102TWG3A | ||
| مولد إشارة & نموذج: | Stamford I734E | ||
| نظام مراقبة: | ComAp InteliLite®MRS10 | ||
| ضوضاء Level@7m: | 70.9-75.8 | ||
| تردد & طور: | 50Hz & 3 طور | ||
| محرك سرعة: rpm | 1500 | ||
|
بنية نوع: | HDP1500 | |
| HDP1500S | |||
| خزان وقود قدرة: l | HDP1500 | / | |
| HDP1500S | / | ||
| استهلاك الوقود: l/hr (100% تحميل) | نخبة | 281 | |
| احتياطيّ | 315 | ||
| مولد مجموعة | طول (L) | عرض (W) | إرتفاع (H) | وزن صاف kg |
| نموذج | mm | mm | mm | |
| HDP1500 | 5300 | 2200 | 2400 | 10600 |

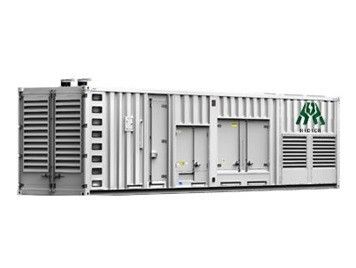

| HDP1500S | 12200 | 2400 | 3200 | 20200 |
|
spec #1.2 حاو حساب |
||||
|
مولد مجموعة نموذج |
20'gp pcs |
40 `gp pcs |
40 `مقر pcs |
فعالية |
|
HDP1500 |
N/A |
N/A |
N/A |
N/A |
|
HDP1500S |
N/A |
N/A |
N/A |
N/A |
|
Spec#2 محرك Perkins 4102-46TEG3A
|
|
|
||||||||||||||||||||||||||||||||
|
spec #2.2 محرك إنتاج |
|||||||
|
سرعة rpm |
ركضت نوع |
إنتاج نموذجيّ (شبكة) |
محرك قوة |
||||
|
إجماليّ |
شبكة |
||||||
|
kVA |
kWe |
kWm |
hp |
kWm |
hp |
||
|
1500 |
نخبة |
1710 |
1380 |
1500 |
2012 |
1440 |
1931 |
|
احتياطيّ |
1880 |
1505 |
1643 |
2203 |
1583 |
2123 |
|
|
1800 |
نخبة |
1710 |
1380 |
1500 |
2012 |
1440 |
1931 |
|
احتياطيّ |
1880 |
1505 |
1643 |
2203 |
1583 |
2123 |
|
* subject to تطابق مع ASTM D6751 و EN14214.
يمثّل التقدير آنف المحرك أداء إمكانية إلى شرط يعيّن في iso 8528/1, iso 3046/1: 1986, BS 5514/1. derate يمكن كنت تطلّبت لشرط خارج هذا; استشرت Perkins Engines شركة حدّد. مولد قوة نموذجيّ وأسّست على نموذجيّ مولد فعالية وقوة عامل (جيب تمام θ) من 0,8.
وقود مواصفة: BS 2869: جزء 2 1998 صنف A2 أو ASTM D975 D2.
تقدير تعريف:
قوة أوّليّ: قوة يتوفّر في تحميل متغيّر in lieu of كهرباء الرئيسية شبكة. سمحت تحميل بإفراط من 10% ل 1 ساعة في كلّ 12 ساعة عملية.
standby (حدّ أقصى): زوّدت يتوفّر في تحميل متغيّر in the event of كهرباء الرئيسية شبكة إخفاق. ما من سمحت تحميل بإفراط.
|
spec #2.3 وقود نظام |
|||||
|
نوع الحقنة |
مباشر |
||||
|
fuel injection مضخة |
يضمّ وحدة حاقن |
||||
|
وقود حاقن فتحة ضغط |
234 قضيب |
||||
|
تسليم/ساعة في 1500 rpm |
1380 liter |
||||
|
حاكم إلكترونيّ (اختياريّ) |
حرارة يحتبس في وقود إلى دبابة. |
||||
|
وقود مصعد مضخة |
|||||
|
وقود مصعد مضخة ضغط |
300 kPa |
||||
|
أقصى مص رأس |
2,5 m |
||||
|
أقصى ضغط رأس |
يرى تجهيز دليل استخدام |
||||
|
وقود مرشح تباعد |
10 ميكرون |
||||
|
حاكم نوع |
. إلكترونيّ |
||||
|
عزم ليّ في الحاكم إنتاج |
1,631 kgm |
||||
|
وقود مواصفة |
|||||
|
usa غذّوا من طريق عامّ - EPA2D 89.330-96 |
|||||
|
أوروبا من طريق عامّ - cec RF-06-99 |
|||||
|
استهلاك الوقود |
|||||
|
محرك سرعة |
g/kWh |
Litres/hr |
|||
|
1500 |
1800 |
1500 |
1800 |
||
|
في قوة احتياطيّ max |
215 |
- |
490 |
- |
|
|
في أوّليّ قوة تقدير |
210 |
- |
436 |
- |
|
|
75% من قوة أوّليّ |
202 |
- |
315 |
- |
|
|
50% من قوة أوّليّ |
202 |
- |
210 |
- |
|
|
spec #2.4 يبرّد نظام |
|||
|
إجماليّ مبردّة قدرة |
|||
|
محرك فقط |
73 liter |
||
|
Electropak (محرك ومشعّ): |
|||
|
- معتدل |
207 liter |
||
|
- استوائيّ |
210 liter |
||
|
منظّم حراريّ يشغل مدى |
71 - 85 °C |
||
|
مبردّة درجة حرارة إيقاف عمل |
101 °C يرتفع |
||
|
مبردّة تغطيس مسخن |
4 kWe كلّ |
||
|
مشعّ |
|||
|
مشعّ وجه منطقة |
3,46 m ² |
||
|
مادة ورقم الصف: |
|||
|
- حشوة هواء وماء دثار |
نحاس, 4 صف |
||
|
زعنفة لكلّ بوصة ومادة: |
|||
|
- حشوة هواء وماء دثار |
نحاس أصفر, 12 صف |
||
|
ماء دثار يبرّد معطيات |
|||
|
معتدل واستوائيّ - مبردّة دفق |
1020 liter/min |
||
|
- مبردّة مخرج درجة حرارة (حدّ أقصى). |
98 °C |
||
|
- مبردّة مدخل درجة حرارة (min) |
تحكم ثرموستاتيّ |
||
|
max يجوز خارجيّ نظام مقاومة |
kPa |
||
|
منظّم حراريّ عملية مدى |
82 - 93 °C |
||
|
max. ساكن إستاتيكي ضغط رأس على مضخة |
30,4 kPa |
||
|
يوصي مبردّة |
50% anti freeze/50% ماء. أحلت ل تفاصيل كاملة من يوصي مبردّة مواصفة, ال تشغيل والصيانة دليل استخدام ل هذا محرك نموذج. |
||
|
قناة تسامح |
|||
|
حصر أقصى إضافيّ (قناة تسامح) إلى يبرّد تيار وتيار ناتج أدنى |
|||
|
بيئيّ إجازة 50% سكري |
قناة تسامح pa |
m ³ /sec |
|
|
N/A |
N/A |
N/A |
|
|
N/A |
N/A |
N/A |
|
|
spec #2.5 إستقراء نظام |
|
|
أقصى ساكن إستاتيكي يثنّي عزم في وجه خلفيّ قالب |
1400 nm |
|
أقصى هواء مدخل حصر |
|
|
- مرشح نظيف. |
2 kPa |
|
- مرشح وسخ |
4 kPa |
|
- هواء filter type |
واجب رسم متوسّط دفق محوري |
|
spec #2.6 نظام كهربائيّ |
|||||||
|
نوع |
يعزل عودة |
||||||
|
مولد |
24 فولت مع منظم متكامل |
||||||
|
مطلق محرك |
24 فولت |
||||||
|
مطلق محرك قوة |
16,4 kW |
||||||
|
رقم السن على حذافة |
159 |
||||||
|
رقم السن على مطلق محرك. |
12 |
||||||
|
أدنى يدوّر سرعة (0°C) |
120 rpm |
||||||
|
بداية بارد توصية |
|||||||
|
أدنى محرك يدوّر سرعة على TDC |
120 rev/min |
||||||
|
حدّ أدنى يبدأ درجة حرارة |
درجة من محرك يزلق زيت |
بطارية مواصفة |
|||||
|
°C |
BS3911 بارد بداية amp |
SAEJ537 بارد يدوّر amp |
رقم من بطارية لازم |
تجاريّ مرجع رقم |
|||
|
0 |
20W |
540 |
740 |
1 |
647 |
||
|
-15 |
10W |
540 |
740 |
1 |
647 |
||
|
-20 |
5W |
600 |
780 |
1 |
655 |
||
|
spec #2.7 عادم نظام |
|
|
عادم مأخذ حجم (داخليّ) |
2x254 mm طاولة d شفير |
|
ضغط خلفيّ لنظام إجماليّ |
5 kPa |
إذاعة بيان: محرك constant Speed لإستعمال في صناعيّ, IOPU و ElectropaK تطبيق: يصدق ضدّ المتطلب من الاتّحاد الأوروبي مرحلة IIIA (توجيهات 97/68/EC, بما أنّ أخيرا يعدّل, لتطبيق متحرّك).
|
spec #2.8 عمليّة تزليق نظام |
||
|
يزلق زيت قدرة |
|
|
|
- إجماليّ نظام قدرة |
177 liter |
|
|
- بالوعة حدّ أقصى |
157,5 liter |
|
|
- زيت درجة حرارة في عاديّ يشغل شرط إلى إتجاه 105 °C |
||
|
يزلق زيت ضغط |
||
|
- في سرعة مصنّف |
400 kPa |
|
|
- حدّ أدنى في 80 °C |
340 kPa |
|
|
- زيت راحة يفتح قيمة |
400 kPa |
|
|
- زيت مرشح تباعد |
20 ميكرون |
|
|
- زيت مضخة سرعة |
2100 rev/min |
|
|
عاديّ يشغل زاوية |
||
|
الأمامي والخلفي……………………………………………. ..... 5° ميل جانبيّ. ……………………………………………………… 10° |
||
| Spec#3 مولد StamfordUCI224G |
|
نظام |
على حدة يثير ب P.M.G. |
|||||||
|
A.V.R. |
MX341 |
MX321 |
|
|||||
|
جهد فلطيّ نظام تعديل |
± 1% |
± 0.5% |
مع 4% محرك يحكم |
|||||
|
يبقي short-circuit |
أحلت short-circuit تناقص منحنى |
|||||||
|
نظام |
صنف h |
|||||||
|
حماية |
IP23 |
|||||||
|
مصنّف قوة عامل |
0,8 |
|||||||
|
ساكن لفيفة |
مزدوج طبقة ثني |
|||||||
|
يلتفّ درجة |
two-thirds |
|||||||
|
يلتفّ leads |
6 |
|||||||
|
رئيسيّ ساكن مقاومة |
0,00093 أوم لكلّ طور في 22°C نجم يربط |
|||||||
|
رئيسيّ دوار مقاومة |
2,17 أوم في 22°C |
|||||||
|
مثير ساكن مقاومة |
17,5 أوم في 22°C |
|||||||
|
مثير دوار مقاومة |
0,063 أوم لكلّ طور في 22°C |
|||||||
|
R.F.I. إخماد |
BS en 61000-6-2 & BS en 61000-6-4, vde 0875G, vde 0875N. أحلت مصنع لآخر |
|||||||
|
شكل موجة إلتواء |
ما من تحميل < 1=""> |
|||||||
|
سرعة مفرطة أقصى |
2250 rev/Min |
|||||||
|
يحمل إدارة وحدة دفع نهاية |
كرة. 6228 C3 |
|||||||
|
يحمل نهاية non-drive |
كرة. 6319 C3 |
|||||||
|
|
1 إتجاه |
2 يحمل |
||||||
|
وزن Comp. مولد |
3556 kg |
3506 kg |
||||||
|
وزن جرح ساكن |
1747 kg |
1747 kg |
||||||
|
وزن جرح دوار |
1494 kg |
1432 kg |
||||||
|
WR ² عطالة |
45,49 kgm2 |
44,4891 kgm2 |
||||||
|
شحن وزن في صندوق شحن |
3629kg |
3575kg |
||||||
|
تعليب صندوق شحن حجم |
216x105x154 (cm) |
216x105x154 (cm) |
||||||
|
|
50 hz |
60 hz |
||||||
|
هاتف تداخل |
THF<2> |
TIF<50> |
||||||
|
يبرّد هواء |
2,69 m ³ /sec 5700 cfm |
3,45 m ³ /sec 7300 cfm |
||||||
|
جهد فلطيّ نجم |
380/220 |
400/231 |
415/240 |
440/254 |
416/240 |
440/254 |
460/266 |
480/277 |
|
kVA قاعدة تقدير لمفاعلة قيمة |
1845 |
1900 |
1900 |
1865 |
2070 |
2210 |
2255 |
2300 |
|
Xd DIR. محور متزامن |
3,18 |
2,96 |
2,75 |
2,40 |
3,84 |
3,67 |
3,42 |
3,21 |
|
X'd DIR. محور عابر |
0,19 |
0,18 |
0,17 |
0,15 |
0,23 |
0,22 |
0,21 |
0,19 |
|
x '' d DIR. محور subtransient |
0,14 |
0,13 |
0,12 |
0,11 |
0,17 |
0,16 |
0,15 |
0,14 |
|
Xq فرق. محور مفاعلة |
2,04 |
1,90 |
1,76 |
1,54 |
2,47 |
2,36 |
2,20 |
2,06 |
|
x '' q فرق. محور subtransient |
0,29 |
0,27 |
0,25 |
0,22 |
0,35 |
0,33 |
0,31 |
0,29 |
|
xl تسرب مفاعلة |
0,04 |
0,03 |
0,03 |
0,03 |
0,04 |
0,04 |
0,04 |
0,04 |
|
X2 أحفور سلبيّ تسلسل |
0,20 |
0,19 |
0,17 |
0,15 |
0,24 |
0,23 |
0,22 |
0,20 |
|
X0 صفر تسلسل |
0,02 |
0,02 |
0,02 |
0,02 |
0,03 |
0,03 |
0,03 |
0,03 |
|
{upper}reactance يشبع قيمة لكلّ وحدة في تقدير وجهد فلطيّ يشير |
||||||||
|
T'd وقت مؤقّت CONST. |
0.149s |
|||||||
|
t '' d SUB-TRANSTIME CONST. |
0.02s |
|||||||
|
T'do O.c. مجال وقت CONST. |
2.46s |
|||||||
|
Ta تحصين وقت CONST. |
0.02s |
|||||||
|
short-circuit نسبة |
1/Xd |
|||||||
| Spec#4 نظام مراقبة ComAp InteliLite® MRS10 |
|
|
|
|
spec #4.1 سمة |
|
|
1 |
آليّ أو يدويّ start/stop من الطقم |
|
2 |
push button لتحكم بسيط, مصباح إختبار |
|
3 |
قابل للإقفال بطارية عازل مفتاح |
|
4 |
بيانيّ back-lit lcd عرض 128×64 عنصر صورة |
|
5 |
2 led مؤشر |
|
6 |
يضمن سلك توصيل تصميم |
|
7 |
معلم قابل للتعديل عن طريق لوحة مفاتيح أو pc |
|
8 |
مولد قياس (50/60 hz): U1-U3, I1-I3, hz, kW, kVAr, kVArh, kWh |
|
9 |
قابل للانتقاء حماية alarm/إيقاف عمل |
|
10 |
3 طور مولد حماية – Over-/under جهد فلطيّ – Over-/under تردد – تيار/جهد فلطيّ لاتناظر – دائرة مفرطة/تحميل بإفراط |
|
11 |
متناظر زيت ضغط, ماء, درجة حرارة, وقود مستوى, بطارية, جهد فلطيّ, محرك سرعة (pick-up) |
|
12 |
مدخلات والمخرجات configurable قابل للبرمجة |
|
13 |
تمرين بدنيّ ويبرّد عمل |
|
14 |
RS232 قارن (AT-LINK CONV كبل ضروريّ ل IL-MRS 10) |
|
15 |
بوعد 180×120 mm (front-panel) |
|
16 |
يختم إلى IP65 |
|
17 |
custom-made مقبول |
|
spec #4.2 عمل |
|
|
ثنائيّ مزدوج مدخل/oupputs |
6/6 |
|
مدخل متناظر |
3 |
|
pick-up |
- |
|
AMF عمل |
- |
|
مدخل تشكيل |
● |
|
إنتاج تشكيل |
● |
|
جهد فلطيّ قياس gen./خطّ رئيسيّ |
3ph/- |
|
قياس حاليّ |
3ph |
|
KW/KWH قياس |
●/- |
|
GCB/MCB تحكم مع تغذية مرتدّة |
|
|
إمتداد وحدة (periph) |
- |
|
إتصال قارن |
Rs232 |
|
مودم دعم |
- |
|
بطارية يحمّل مولد دارة |
● |
|
spec #5 خيار |
|
|
|
مادة |
خيار |
مختار |
|
محرك |
ماء دثار مسخّن متقدّم |
|
|
زيت مسخّن متقدّم |
|
|
|
مولد |
لفيفة درجة حرارة يقيس جهاز |
|
|
مولد مسخّن متقدّم |
|
|
|
pmg |
|
|
|
humide ومعالجة anti-corrosion |
|
|
|
تكثف مسخن |
|
|
|
مولد مجموعة |
أداة مع الآلة |
STND |
|
وقود نظام |
منخفض وقود مستوى إنذار |
|
|
وقود آليّ يغذّي نظام |
|
|
|
وقود صمام |
|
|
|
إحاطة |
فتحت نوع |
|
|
يسكت/فائق يسكت نوع |
|
|
|
مقطورة نوع |
|
|
|
ظلة/إحاطة نوع |
|
|
|
يزلق sys |
زيت مع الآلة |
|
|
عادم sys. |
حماية لوح من hotness |
|
|
يبرّد sys. |
أماميّ حرارة حماية |
|
|
مبردّة (- 30°C) |
|
|
|
نظام مراقبة |
نظام مراقبة بعيد |
|
|
ATS نظام مراقبة |
|
|
|
ذاتيّ يزامن نظام |
|
|
|
مولد مجموعة إنتاج خزانة |
|
|
|
تحكم لوح |
Czech·ComAp |
STND |
|
الصين·Hidier |
|
|
|
الدانمارك·Deif |
|
|
|
u.k. ·deepsea |
|
|
|
جهد فلطيّ |
415/240V |
|
|
400/230V |
|
|
|
380/220V |
|
|
|
220/127V |
|
|
|
200-115V |
|
|
اتصل شخص: Mr. zhang
الهاتف :: 1881089090
